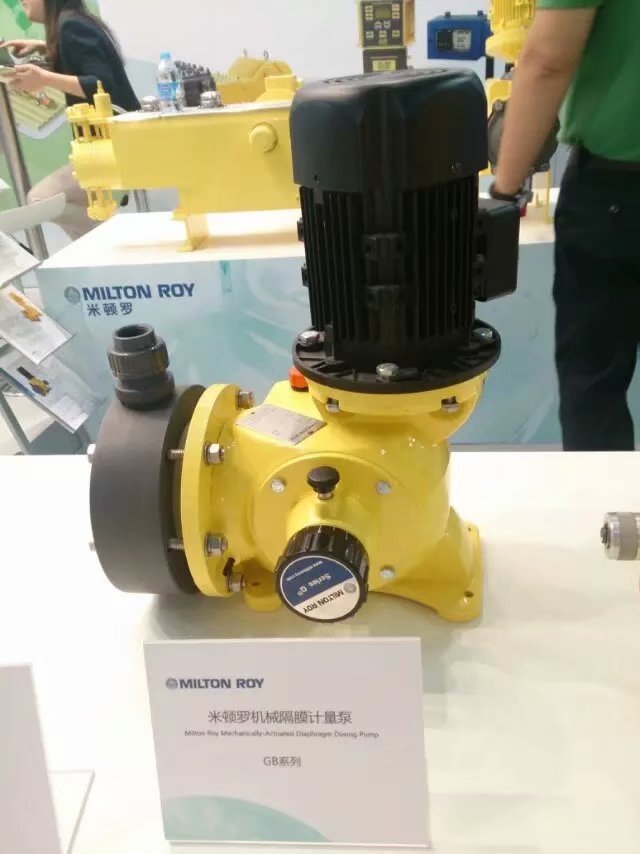

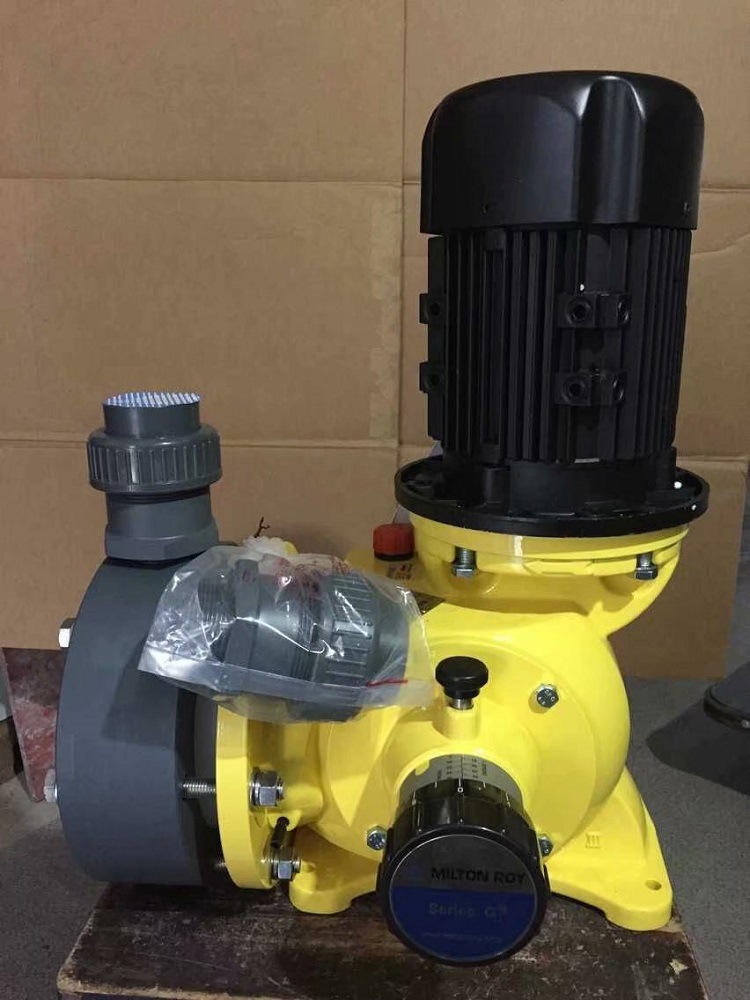

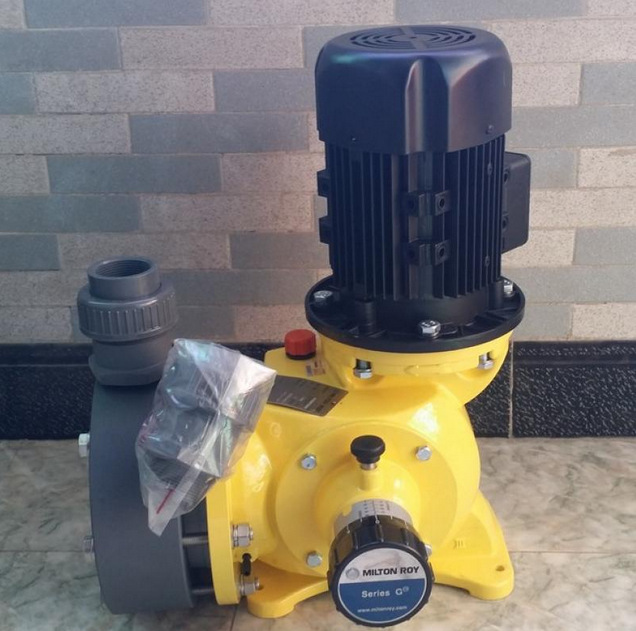

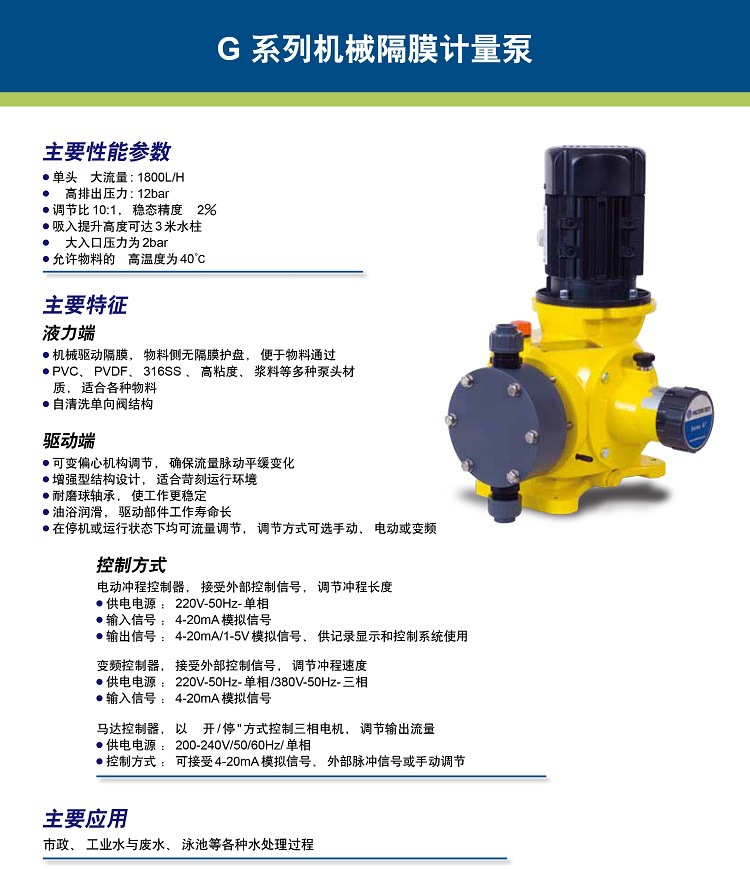

米頓羅機械隔膜計量泵
? 沖程在靜態及動態條件下均可調節
? 大液體溫度40℃*
? 穩態精度：±2%（10%~）
? 大吸程：3m水柱*
? 大吸入壓力：20m水柱
? 可選雙隔膜泵頭結構
? 建議維護周期：≤1.0MPa4000h
≤0.7MPa8000h
自動控制方式選擇
?電動沖程控制器
接受外部控制信號，調節計量泵沖程長度，
從而改變計量泵輸出流量。
G系列計量泵選擇HE型。其中GB系列可選ECC型。
?變頻控制器
接受外部控制信號，調節計量泵沖程速度。
供電：380V/50Hz三相/220V/50Hz單相
控制信號：4~20mA
?電機開關控制器（VARIPULSE）
反用于GM系列計量泵，用于控制三相電機，
改變沖程頻率，從而調節計量泵輸出流量。
V型-與計量泵一體式安裝，VR型-與計量泵分體式安裝
電動沖程控制器技術參數 | ||
類型 | HE | ECC（GB） |
供電 | 220V±10%,50/60Hz | |
控制信號 | 4~20mA | |
防護等級 | IP65 | NEMA4 |
反饋信號 | 4~20mA | 4~20mA |
功耗 | 20VA | N/A |
環境溫度 | -10℃~+40℃ | -40℃~+50℃ |
輸入阻抗 | 120Ω | 250Ω |
輸出負載 | 100~500Ω | N/A |
執行時間 | 0~/150S | 0~/180S |
等級 | 無 | 1區、I級B、C和D組 |
潤滑油
泵型 | 容積 | 環境溫度<-5℃ | 環境溫度≥-5℃ |
GB | 3L | 美孚600XP68 | 美孚600XP220 |
GM | 0.8L | 美孚600XP68 | 美孚600XP220 |

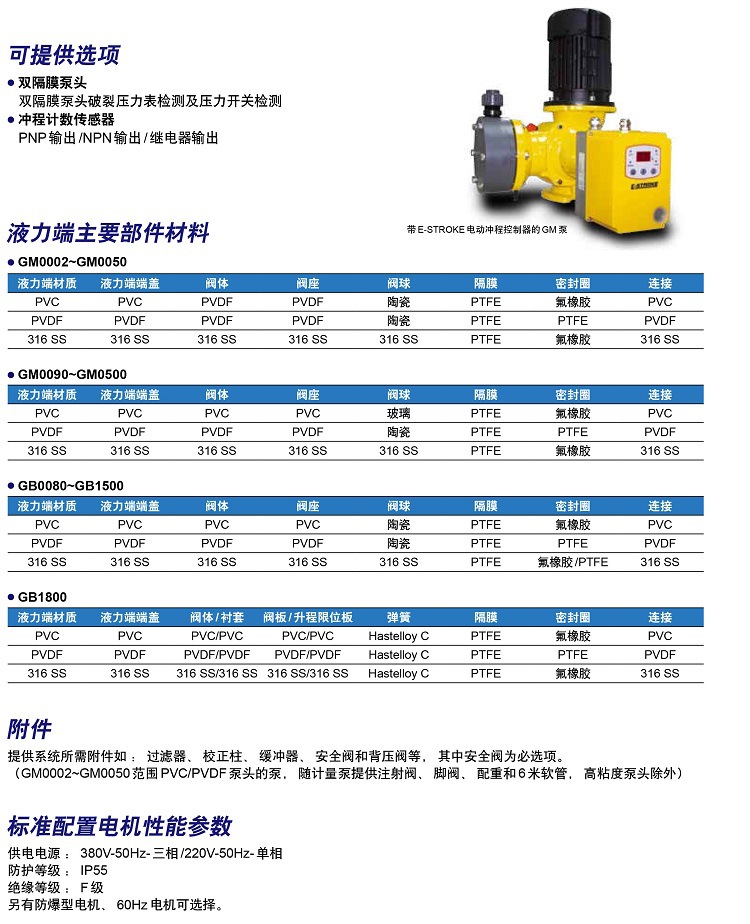

泵頭過流部件材質
泵頭材質 | 閥體 | 閥座 | 閥球 | 隔膜 | 密封圈 | 進出口連接 | ||
GM0002~GM0050 | ||||||||
PVC | PVDF | PVDF | 陶瓷 | PTFE | 氟橡膠 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡膠 | 316SS | ||
GM0090~GM0500 | ||||||||
PVC | PVC | PVC | 玻璃 | PTFE | 氟橡膠 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡膠 | 316SS | ||
GB0080~GB1500 | ||||||||
PVC | PVC | PVC | 陶瓷 | PTFE | 氟橡膠 | PVC | ||
PVDF | PVDF | PVDF | 陶瓷 | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 316SS | PTFE | 氟橡膠/PTFE | 316SS | ||
GB1800 | ||||||||
泵頭材料 | 閥體/襯套 | 閥板/升程限位板 | 彈簧 | 隔膜 | 密封圈 | 進出口連接 | ||
PVC | PVC | PVC | 哈氏合金C | PTFE | 氟橡膠 | PVC | ||
PVDF | PVDF | PVDF | 哈氏合金C | PTFE | PTFE | PVDF | ||
316SS | 316SS | 316SS | 哈氏合金C | PTFE | 氟橡膠 | 316SS
| ||
特點： | |
| ?平滑脈沖設計，無沖擊 | ?沖程在靜態及動態條件下均可調節 |
| ?多種材質及泵頭結構可選 | ?可選配電動沖程控制器 |
| ?機械驅動PTFE膜片 | ?液體溫度40 ℃＊ |
| ?手動/ 自動沖程調節可選 | ?穩態精度±2%(10%~) |
| ?沖程可調0~(自動/手動) | ?吸程4m水柱＊ |
?可選配電機控制器實現外部信號自動 控制，?吸入壓力：20m 水柱 | |
| 電機頻率0~可調(GM泵 自動控制方式) | |
?可選雙隔膜泵頭結構 | |
| ?建議維護周期：≤1.0MPa 4000h | |
| ≤0.7MPa 8000h | |
VARIPULSE電機控制器技術參數
供 電：220V(±10%)/50HZ 單相 電機功率：0.09~0.75KW 防護等級：IP55 環境溫度：-20~40℃ 故障指示：現場指示 無源觸點輸出（250V/1A） 控制方式1：模擬信號控制 控制輸入信號：4~20mA 輸 入 阻 抗：250歐姆 沖程頻率調節：0~144spm | 控制方式2：手動電位器調節 調節范圍：6~144spm 控制方式3：脈沖信號控制 控制輸入信號：無源觸點或 開路集電極信號 脈 沖 頻 率：Max. 144脈沖/min (1個脈沖＝一個沖 程的排出量) 適用計量泵：GM0010, GM0050 GM0170,
GM0240 GM0330, GM0400 | |
注：配VARIPULSE控制的計量泵裝配傳感探頭。 沖程頻率為144spm的計量泵可適配VRIPULSE控制器。 警示！選擇本系列計量泵應用時，推薦在泵出口管路上選擇安裝泄壓閥，詳見計量泵系統附件（典型配置圖）。 | ||
