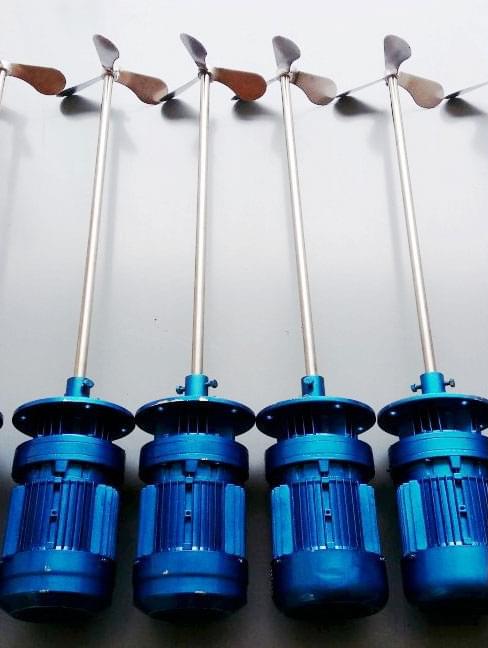

【水處理攪拌機】國產加藥溶解攪拌機，加藥攪拌機

（本公司專業生產各類攪拌機，特殊材質和要求可定制，歡迎來電咨詢）

一、【水處理攪拌機】國產加藥溶解攪拌機簡介

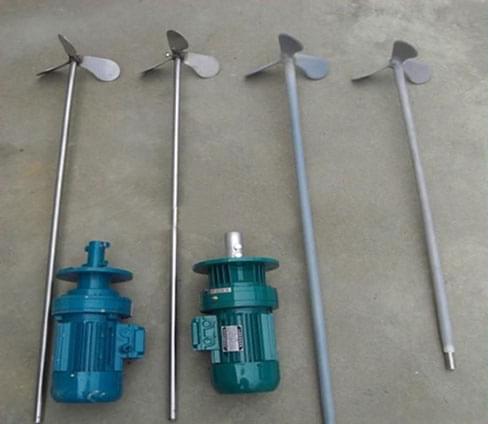

   攪拌器主要有電機、減速裝置、攪拌軸和槳葉等組成。攪拌槳葉的形式多種多樣，但無論何種槳葉形式，攪拌機在操作時，其軸功率消耗都產生兩部分作用，一部分是槳葉產生的排液量，另一部分是槳葉產生的壓頭。槳葉產生的壓頭又可分成兩部分，即靜壓頭和剪切力；攪拌機槳葉在操作時，克服靜壓頭，而剪切力使得物料分散、混合。因此，根據槳葉產生排液量，克服靜壓頭和產生剪切力能力的大小，可將所有槳葉分成三種基本類型，即流動型、壓頭型和剪切型。每一種槳葉在提供某種基本作用的同時（如流動型槳葉的基本作用是產生排液量），也提供另外兩種作用（產生剪切和克服靜壓頭）。

   擺線針輪減速機是一種采用少齒差行星傳動原理的新穎傳動裝置。攪拌機傳動過程為：在輸入軸上裝有一個錯位180 °的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的孔即為偏心套上轉臂軸承的滾道，并由擺線輪與真齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

二、【水處理攪拌機】國產加藥溶解攪拌機技術優勢

1、可為客戶提供三維效果圖和運行時的動態模擬效果圖；

2、可根據客戶，提供不同材質的攪拌機，如：炭鋼、304 、316、316L，銅材；

3、可提供別的防爆攪拌機；

4、可根據客戶要求，控制攪拌液體的流動方向（向下、向上，中間等）

三、【水處理攪拌機】國產加藥溶解攪拌機減速裝置

   攪拌機采用擺線針輪減速機，擺線針輪減速機是一種采用K-H-V少齒差行星傳動原理的新穎傳動裝置，當輸入軸帶著偏心轉動一周時，由于擺線輪上齒廓曲線的特點極其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦正轉一周，擺線輪于相反方向上轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

電動機直聯型單級減速機的傳動比和輸入功率表HZ

四、【水處理攪拌機】國產加藥溶解攪拌機特點與主要結構

        高速比和率
        單級傳動，能達到1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。

• 結構緊湊體積小
  由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。

• 運動平穩噪聲低
  擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在較小程度。

• 使用可靠、壽命長
  因主要零件采用高碳鉻鋼材料，經淬火處理，（HRC58-62）獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

• 設計合理、維修方便
  容易分解安裝，較少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。


五、【水處理攪拌機】國產加藥溶解攪拌機的選型

型號示例

BLY0-11-0.37，

B代表擺線針輪減速機

L代表法蘭式立裝，

Y代表普通電機，

0代表減速機號，

11代表轉速比，

1450：11＝132r/m，

0.37代表電機功率為0.37KW。

六、【水處理攪拌機】國產加藥溶解攪拌機配套選型

攪拌機與標準加藥桶配套選型參考表：
