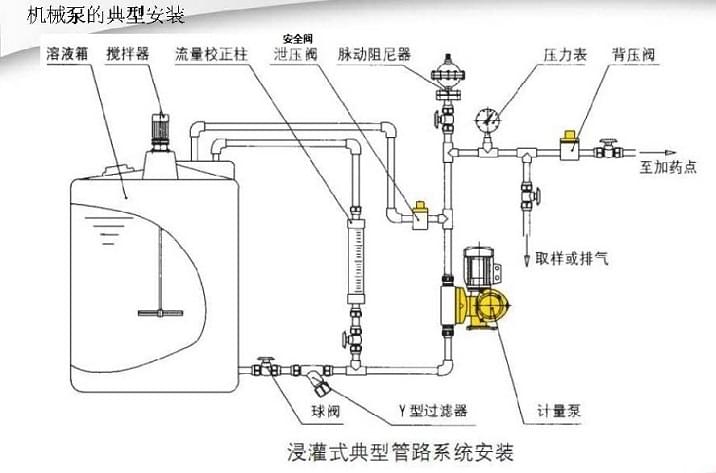

SEKO計量泵典型安裝圖，計量泵管路附件安裝注意事項

作者：管理員發布時間：2018-07-31 20:29:05 聯系電話： 021-64890289 瀏覽次數：10660

加藥計量泵入口管路要求：

1 ．泵的吸液端低于儲液池的Z低液位，使泵的吸液端能夠直接灌入藥液。為了減少計量泵吸入管路損失，計量泵安裝位置應盡可能靠近溶液箱。
2 ．應避免負壓吸液條件（吸程）的產生，會影響計量精度，對計量的準確性產生影響。泵的吸程高度與泵的結構、物料介質的特性（密度、粘度等）管路特性均直接有關。如需知道針對性數據，需要提供泵型號、物料特性和系統參數，由專業人員協助計算。
3 ．盡可能保證泵在入口壓力為大氣壓或高于大氣壓的條件下運行。如果泵在入口壓力低于大氣壓的條件下運行，即負壓條件下運行，確保所有連接部位不滲漏，同時在吸液管路的底部安裝腳閥。
4 ．由于加速度頭損失和管路流動損失的影響，吸液管路口徑應大于泵頭入口尺寸，以避免泵出現缺液現象。如果入口管路長度較短，并且管路布置比較平且直，那么入口管路的管徑至少比計量泵入口尺寸放大一檔。如果入口管路長度較長，并且管路布置比較曲折，有較多彎頭、三通和閥門，那么入口管路的管徑至少比計量泵入口尺寸放大二檔。

5．當輸送接近沸點的物料時，應提供足夠的吸入壓頭，以避免物料在吸入沖程進入泵頭時發生汽化。
6．入口管路應盡量使用金屬或塑料管材。管材有光滑的內壁，并采用大半徑轉彎以減少流動摩擦損失。
7．入口管路應使用過濾器，要避免外部的顆粒進入泵頭。避免殘渣進入并阻礙單向閥球的措施，將改善免維護的程度，應經常檢查過濾器以避免其堵塞。
8．當使用長距離吸液管路時，應在泵附近的吸液管路中安裝一個豎直立管。
9．吸液管路氣密，以確保準確的流量。在管路安裝完畢后，用空氣和肥皂液測試吸液管路是否泄漏。

計量泵出口管路要求：

1 ．出口管路的管徑足夠大，以避免在泵排出沖程中出現過大的壓力損失。泵頭出口管接頭的Z大承壓能力保持在或低于泵標牌上標明的Z大容許工作壓力數值。
2 ．在系統壓力很低的加注系統中，建議安裝背壓閥。在泵的出口與入口之間保持足夠的壓差（大約0.2MPa）。如果泵出口和入口之間壓差過小或沒有壓差，會影響泵的輸出流量，甚至產生虹吸現象。
3 ．對于系統壓力在0.5MPa以上的加注系統，出口管路中不需安裝背壓閥。
4 ．推薦在泵的出口管路中安裝脈動緩沖器，削減流量脈動造成的系統沖擊。脈動緩沖器可以將泵出口流量脈動控制在±10%范圍。選擇性能優良的緩沖器，可以將脈動控制在±2%。如果沒有安裝脈動緩沖器，出口管路采用與泵出口相同尺寸的管徑，泵的脈動流量特性會對管路造成震動和沖擊，造成管路中儀表損壞，管道破裂和產生管路震動噪音。同時，系統輸出流量不穩定。
